公共交通是城市的命脈，與(yu) 人民群眾(zhong) 的生產(chan) 生活密切相關(guan) 。平安出行關(guan) 係到公共交通正常發展和社會(hui) 的和諧與(yu) 穩定。為(wei) 了保障公共交通安全運營，我們(men) 自行開發了CAN型《易燃揮發物監測告警裝置》，該裝置對防範乘客攜帶易燃物品製造惡性事件具有警告作用。

　　一、適用範圍

　　CAN型《易燃揮發物監測告警裝置》適用於(yu) 各種車輛的乘客艙，也可用於(yu) 人員聚集場所內(nei) ，不負責探測安裝場所以外的易燃揮發物。

　　二、功能介紹

　　產(chan) 品在乘客上車時檢測可疑易燃揮發物，並且在車廂內(nei) 出現易燃揮發氣體(ti) 超過報警閾值時3s內(nei) 發出聲光報警，達到提醒司機、乘客的目的。並有明顯的標識提醒司機報警接收端的安裝位置和數量。顯示屏具有控製係統、關(guan) 閉聲音報警的獨立開關(guan) 。

　　采用和整車相同的CAN通訊方式，能為(wei) 整車提供不同的報警狀態對應的報文。報警狀態包括係統故障報警、輕度揮發物報警、重度揮發物報警。

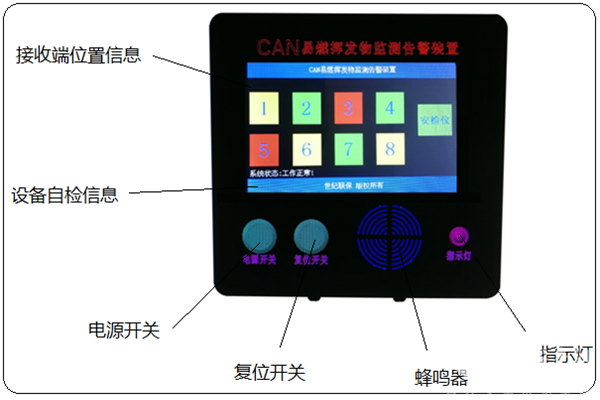

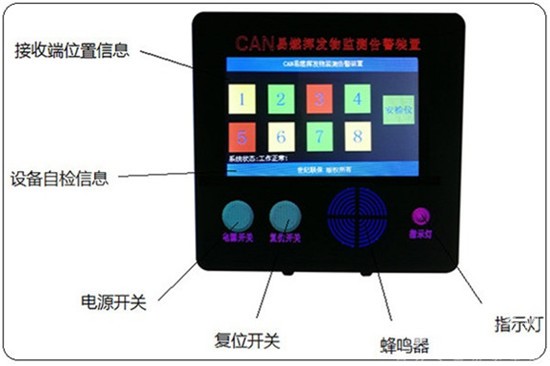

　　1、顯示屏功能

　　(1)顯示屏告警狀態

　　a)告警裝置正常工作、初級告警和高級告警分別有明顯指示標誌。低級告警時主控麵板發出聲、光告警信號，並予以保持，直至人工複位。

　　b)高級高警時，主控麵板音響器件正前方1m處的聲壓級大於(yu) 60dB，小於(yu) 110dB，光信號在正前方1.5m處，清晰可見。產(chan) 品係統故障告警時，明顯區別於(yu) 因易燃揮發物產(chan) 生的告警信息。

　　c)初始狀態和無易燃揮發氣體(ti) 時屏幕上的指示燈為(wei) 綠色，低濃度時為(wei) 黃色，並伴有聲光報警。高濃度時為(wei) 紅色，伴有不同頻率的聲光報警。

　　(2)顯示屏位置信息

　　顯示屏主要顯示接收端和安檢儀(yi) 的信息，包括接收端和安檢儀(yi) 的位置、接收端的工作狀態以及顯示屏本身的工作狀態。指示燈按照接收端在車內(nei) 的實際分布進行排列，最多可顯示8個(ge) 發射端，8個(ge) 接收端，1個(ge) 安檢儀(yi) 。

　　(3)設備自檢信息

　　係統通電後設備自檢，如果檢測到異常，在屏幕下端顯示故障信息，故障信息包括自檢異常信息，CAN總線通信故障信息以及按鍵故障信息等。

　　(4)複位開關(guan)

　　當易燃揮發物達到低報警閥值時，黃燈亮蜂鳴器響，此時按下“複位開關(guan) ”，聲音消除。若易燃揮發物濃度持續升高，蜂鳴器會(hui) 再次響起，達到高報警閥值。此時駕駛員可根據情況采取靠邊停車、疏散乘客、排查隱患等防險措施。

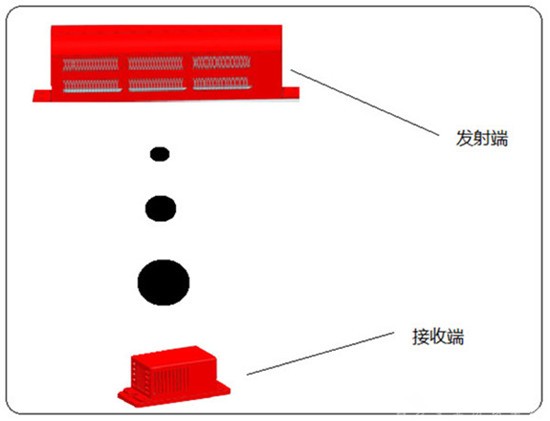

　　2、發射端和接收端

　　當安裝場所內(nei) 易燃揮發物達到設定閥值時，發射端持續向接收端發送易燃揮發物信號，接收端接到信號後通過顯示屏報警。靈敏度：

　　(1)初始報警靈敏度：易燃揮發物氣體(ti) 濃度在大於(yu) 10ppm時發出報警信號。

　　(2)嚴(yan) 重報警靈敏度：易燃揮發物氣體(ti) 濃度在大於(yu) 40ppm時發出報警信號。

　　(3)報警恢複時間：當車內(nei) 易燃揮發物氣體(ti) 濃度低於(yu) 報警閾值時，係統在30s內(nei) 結束報警，並恢複正常工作。

　　(4)工作條件：當整車通電後易燃揮發物係統啟動;整車斷電易燃揮發物係統關(guan) 閉。

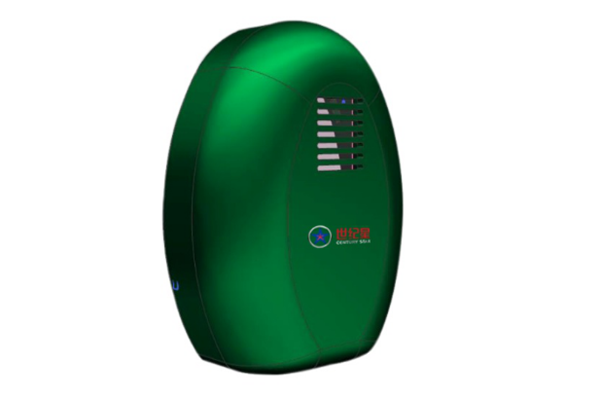

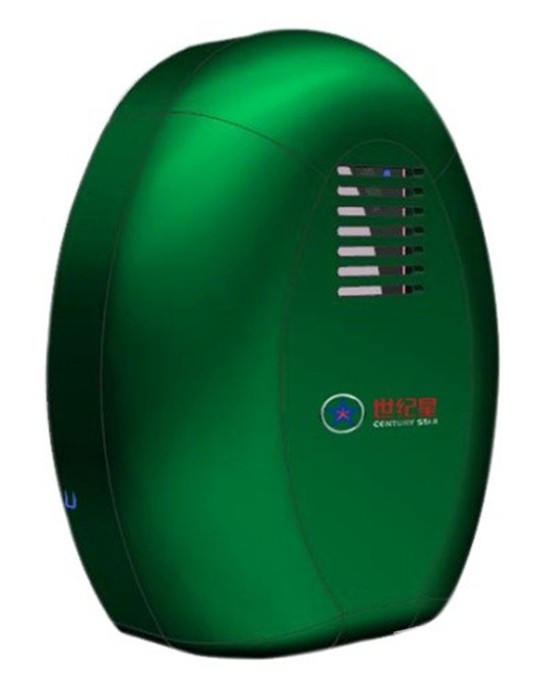

　　3、安檢儀(yi)

　　(1)安檢儀(yi) 位於(yu) 前門駕駛員附近自動投票機處，可對乘客攜帶的易燃揮發物品進行首檢，將易引發火源的危險性降到最低。

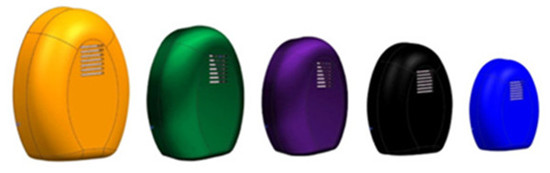

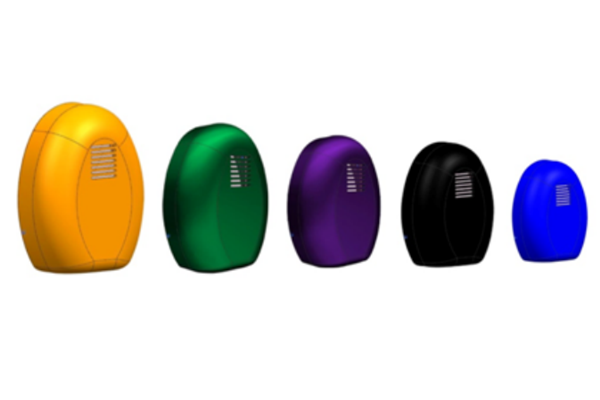

　　(2)安檢儀(yi) 顏色為(wei) 綠色，也可根據用戶要求定製。

　　三、技術參數

　　產(chan) 品接插件滿足QC/T1067.1-2017汽車電線束和電器設備用連接器第一部分：定義(yi) 試驗方法和一般性能的要求。自帶線束滿足QC/T39106-2014汽車電線束技術條件，CAN通訊使用雙絞線。通信接口帶CAN，波特率250KHz，報文以雙方簽訂的報文協議為(wei) 準。

　　1、顯示屏

　　顯示屏采用CAN通信模式，及時分析檢測模塊及安檢儀(yi) 數據，如果判定為(wei) 易燃品時發出聲光告警信號，並示意報警位置，可實現分級報警及上傳(chuan) 。

　　1)工作電壓18～36V

　　2)靜態功耗≤1mA

　　3)係統功率≤4W

　　4)彩色TFT液晶顯示

　　5)聲光報警信號1m處80db～110db，光信號正前方1.5m處清晰可見。

　　6)工作溫度-30℃～85℃

　　7)工作濕度≤95%RH

　　8)存儲(chu) 溫度-40℃～90℃

　　9)通信方式CAN(不帶終端電阻)

　　10)設計壽命10年

　　11)防護等級IP52

　　12)整機重量≤0.3Kg(不含定製支架)

　　2、發射端

　　發射端為(wei) 空氣對流裝置，產(chan) 生低速旋渦氣流加速車箱內(nei) 地表空氣流動，加快易燃品潑灑後揮發氣體(ti) 擴散速度，縮短接收端的響應時間。

　　1)穩態功率≤2.4W

　　2)衝(chong) 擊電流<0.3A

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)存儲(chu) 溫度-40℃～90℃

　　6)工作濕度≤95%RH

　　7)防護等級IP5K

　　8)整機重量≤0.6Kg

　　9)外觀鈍化處理

　　3、接收端

　　接收端安裝在乘客座椅下方及下車門處，用於(yu) 實時監測車廂內(nei) 可疑易燃揮發物，具有自動送風和出風功能。

　　1)監測對象：汽油、鬆節油、酒精、環乙烷、四氫呋喃、石油醚、正已烷、乙酸乙酯等易燃揮發物。

　　2)係統響應時間T≤3s

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)工作濕度≤95%RH

　　6)存儲(chu) 溫度-40℃～90℃

　　7)監測範圍1.5～2m(傳(chuan) 感器：1～1000ppm)

　　8)恢複時間不大於(yu) 30s

　　9)防護等級IP5K

　　10)整機重量≤0.4Kg

　　4、車門安檢儀(yi)

　　1)監測對象：汽油、鬆節油、酒精、環乙烷、四氫呋喃、石油醚、正已烷、乙酸乙酯等易燃揮發物。

　　2)係統響應時間T≤1s

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)工作濕度≤95%RH

　　6)存儲(chu) 溫度-40℃～90℃

　　7)監測範圍1.5～2m(傳(chuan) 感器：1～1000ppm)

　　8)防護等級IP5K

　　9)整機重量≤0.4Kg

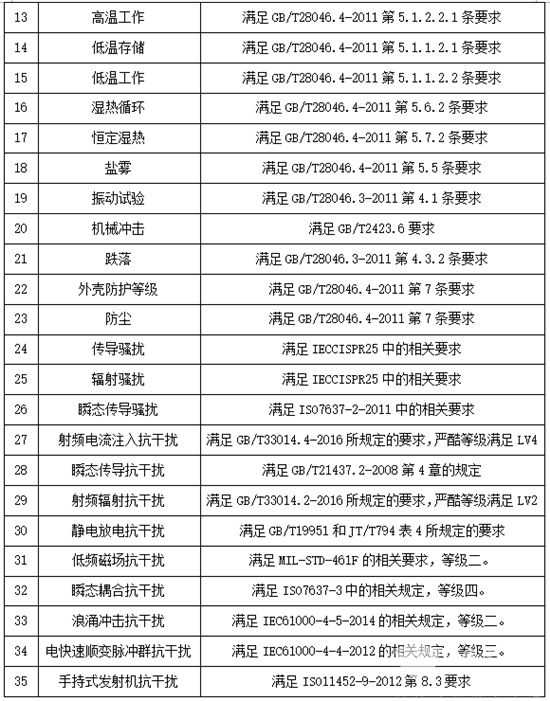

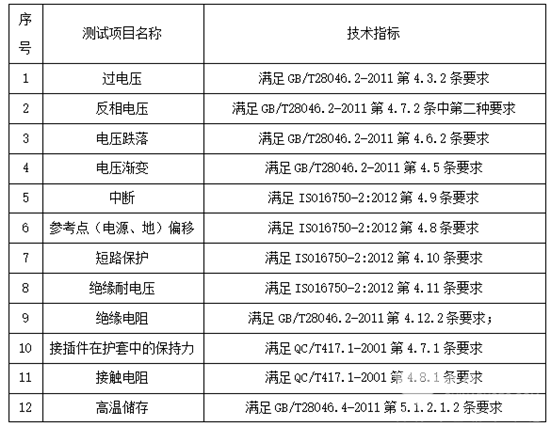

　　5、係統抗幹擾指標

　　6、係統組成與(yu) 接口

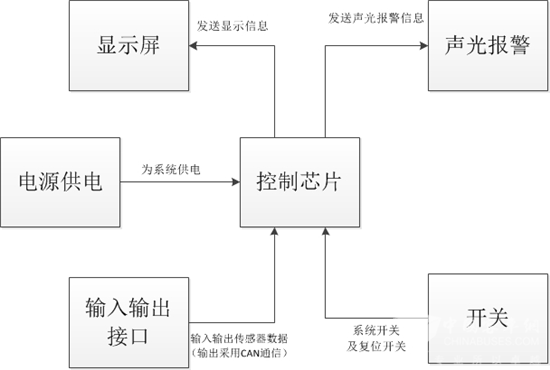

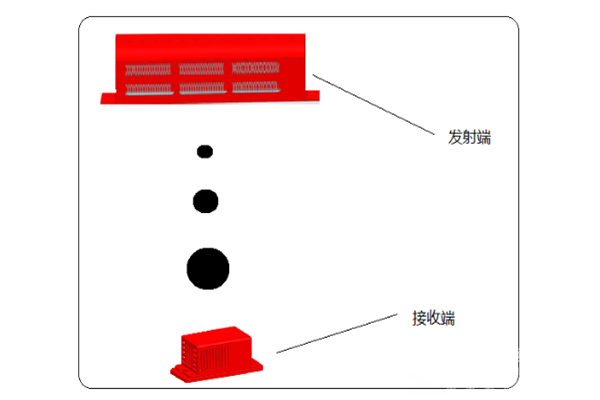

　　(1)係統組成

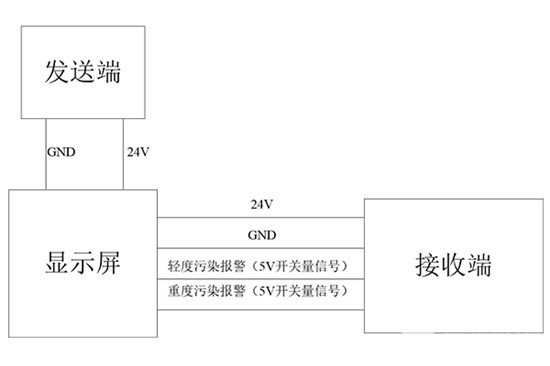

　　(2)係統接口

　　顯示屏為(wei) 發射端提供24V直流電源，為(wei) 接收端提供24V直流電源，采集接收端的5V開關(guan) 量報警信號。每個(ge) 顯示屏預留8路發射端，8路接收端設備接口。

　　四、安裝方式

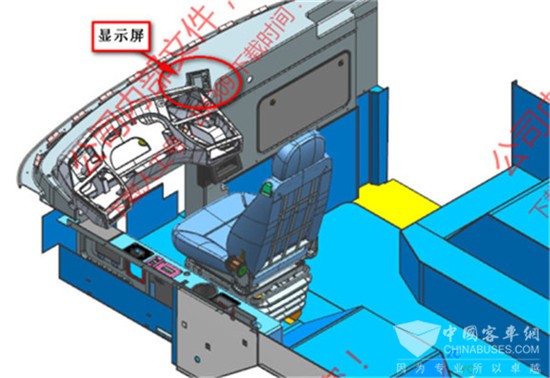

　　1、顯示屏

　　顯示屏安裝在儀(yi) 表盤附近駕駛員易見處，采用卡扣嵌入方式安裝，也可根據用戶要求定製支架，正麵直立朝向駕駛員方式安裝。

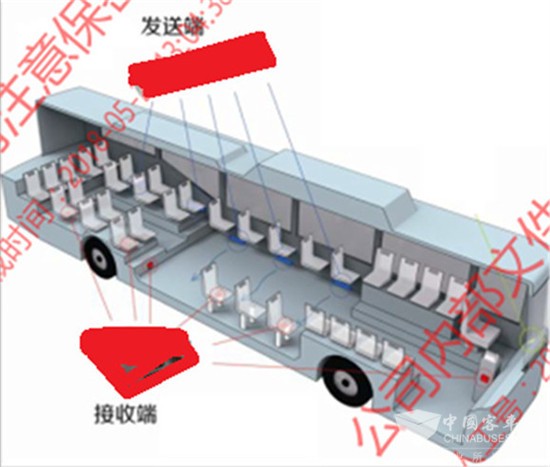

　　2、發射端

　　(1)發射端安裝在車廂側(ce) 板底部座椅側(ce) 麵，不得遮擋發射端網格，采用螺栓固定。

　　(2)縱向式安裝，網格朝向過道，並朝向接收端。

　　(3)發射端與(yu) 發射端間隔距離不超過2米。

　　3、接收端

　　(1)接收端安裝在乘客座椅下方，緊貼座椅板。網格朝向發射端，固定牢固。

　　(2)接收端和發射端可以1對1，也可以2個(ge) 發射端對應3個(ge) 接收端。

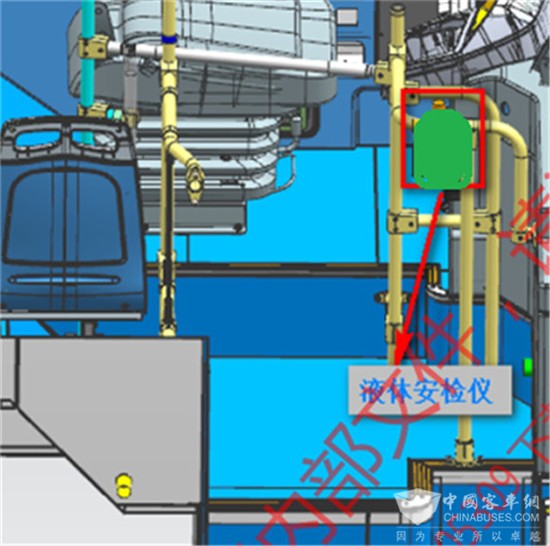

　　4、車門安檢儀(yi)

　　(1)安檢儀(yi) 安裝在駕駛員附近投幣機處，底座為(wei) 抱箍式支架，采用橫杆、豎杆兩(liang) 種安裝方法。

　　(2)安檢儀(yi) 正麵網格盡量朝向上車門，扶手杆標準32/35。

　　五、注意事項

　　1、顯示屏上的液晶板應避免陽光直曬，顯示屏不易安裝在門窗邊，防止雨淋。

　　2、衝(chong) 洗車輛時盡量不要將水直接潑灑到設備上。

　　3、要定期清理灰塵，避免塵土堵塞發射端和接收端的網格，影響發射與(yu) 接收效果。
