隨著客車、卡車製造業(ye) 的快速發展，在車輛動力性能在迅速增加，行駛速度也越來越快的同時，車輛的製動負荷也隨之加大，尤其對運營在城市內(nei) 的公交，長期跑山路的長途客車、卡車等中重型車輛來說，製動負荷的問題更是突出。如果這些製動負荷全部由車輛自身的製動係統承擔，不但可能會(hui) 造成製動性能下降，更可能因為(wei) 頻繁製動導致的製動轂和刹車片過熱，從(cong) 而引發汽車跑偏、側(ce) 滑失穩和爆胎等一係列事故，後果不堪設想。

   電渦流緩速器作為(wei) 一種輔助製動係統的重要方式，正越來越多的被應用在大型客車、中、重型卡車上。它利用電磁感應原理，產(chan) 生強大的非接觸式製動效能，並且不需要使用行車製動器就能減緩車輛的行駛速度，增強車輛的可靠性和安全性，也使製動鼓和摩擦片的使用壽命大大延長，從(cong) 而減少汽車的運行成本，提高用戶的經濟效益。是目前較為(wei) 理想的緩速“安全製動”方式。

   一. 電渦流緩速器簡介

   1. 電渦流緩速器工作原理

   電渦流緩速器是安裝在汽車變速箱、傳(chuan) 動軸或驅動橋上，靠電渦流的作用力來減速的裝置。實質上，它就相當於(yu) 一台直流大功率力矩電機，基於(yu) “電磁感應”的原理而工作的。由於(yu) 裝置中——轉子這個(ge) 電磁導體(ti) 很大，且轉子上產(chan) 生的感生電流是以圍繞磁力線旋轉的渦流的形式存在的，所以這種形式的緩速器就被稱為(wei) 電渦流緩速器。

   當駕駛員推動緩速器的手檔開關(guan) ，或踩下製動踏板給緩速器的定子線圈通入直流電的時候，電渦流緩速器固定在傳(chuan) 動軸上的轉盤受軸的帶動而旋轉，由於(yu) 轉盤工作麵與(yu) 磁極之間存在著一定的間隙，由電磁感應原理可知，在由相鄰鐵心、磁極板、氣隙、轉子之間形成的磁回路中，當轉子和定子之間有存在相對運動的時候，這種運動就相當於(yu) 導體(ti) 在切割磁力線，這時候在導體(ti) 內(nei) 部會(hui) 產(chan) 生感生電流，同時感生電流會(hui) 激發出電磁力。這個(ge) 力的方向正好與(yu) 轉子的旋轉方向相反，由於(yu) 作用力的方向永遠是阻礙導體(ti) 運動的方向，故導致轉子減速，這就是緩速器製動力矩的來源。

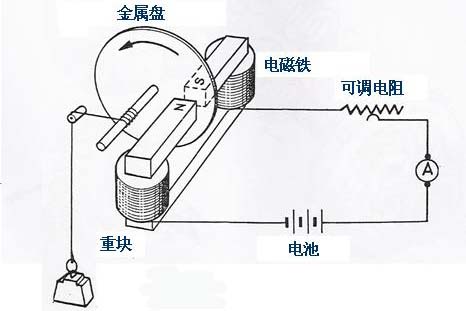

電渦流緩速器工作原理


   從(cong) 能量守衡的角度上來說，當緩速器起製動作用的時候，是把汽車運動的動能轉化為(wei) 渦電流的電能並以熱量的形式被消耗掉。因此，電渦流緩速器在工作時會(hui) 產(chan) 生巨大的熱量，而提高轉子的散熱能力和控製轉子熱變形的方向成為(wei) 轉子結構設計的關(guan) 鍵，也是電渦流緩速器的核心技術之一，而保持轉子風葉等散熱表麵的清潔也成為(wei) 緩速器保養(yang) 的重要項目。

   2. 電渦流緩速的結構基本組成

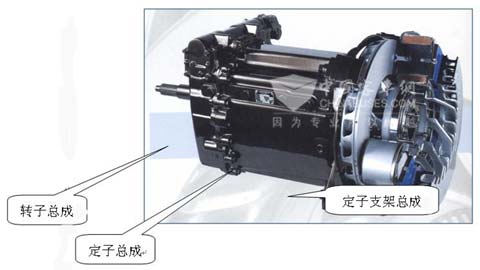

   電渦流緩速器由機械部分和電氣控製係統兩(liang) 部分組成。機械部分由支架總成、轉子總成和定子總成三部分組成；電氣係統部分由控製器總成、電源開關(guan) 、工作狀態指示燈、氣壓傳(chuan) 感器和速度信號傳(chuan) 感器等組成。

        裝在變速箱上的TELMA F係列電渦流緩速器

   3. 電渦流緩速器的分類

   電渦流緩速器根據安裝位置的不同、機械結構部分的不同以及使用用途來看，可大致分為(wei) 三類，即安裝在變速箱上、安裝在後橋上和在安裝傳(chuan) 動軸之間。

   以TELMA電渦流緩速器為(wei) 例：


   A係列緩速器是TELMA最早推出的一種緩速器，其製動力矩範圍涵蓋350Nm——3300Nm，適用於(yu) 各種類型的底盤，無論車輛大小都安裝在變速箱和驅動橋之間的傳(chuan) 動軸上，由於(yu) 此係列緩速器的轉子和定子用一根花鍵軸串聯為(wei) 一個(ge) 整體(ti) ，出廠時氣隙已經調試好，裝車時整體(ti) 吊裝即可，安裝方便，且結構緊湊、對後橋和變速箱基本沒有影響，適合各種貨車和客車，既可以標配和也便於(yu) 後裝；

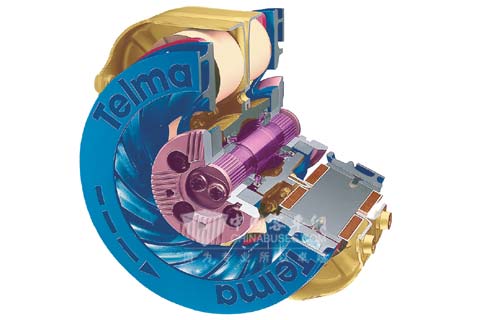

泰樂(le) 瑪A係列電渦流緩速器


   F係列緩速器製動力矩範圍涵蓋850Nm——3300Nm，適應於(yu) 城市公交車、大中型旅行車和各種貨車，其FC係列是專(zhuan) 門為(wei) 後置發動機的客車及短軸距牽引車設計的產(chan) 品，可直接安裝在變速箱上或後橋上，此類緩速器是目前使用最多的一類緩速器，其優(you) 點是製動力矩範圍廣，安裝方便且成本低，旋轉的螺旋式散熱風道不僅(jin) 散熱性能好，而且風阻低，節約附加油耗等。

   二. 電渦流緩速的發展曆程

    從(cong) TELMA公司1936年投放市場第一台電渦流緩速器以來，至今70年過去了，其發展和應用大體(ti) 經過了四代產(chan) 品。這年代劃分是以結構形式和市場應用為(wei) 依據，原理上具有先進性。

   1. 第一代電渦流緩速器(1936年)

第一代電渦流緩速器

    從(cong) 圖上可以看出，第一代電渦流緩速器是中置單轉子，外置雙定子，中心有傳(chuan) 動軸和過渡法蘭(lan) ，其特點是便於(yu) 匹配和安裝，其不足是散熱效率差。

   2. 第二代電渦流緩速器 （1950年）

第二代電渦流緩速器

    第二代電渦流緩速器是中置定子，外置雙轉子，中心有傳(chuan) 動軸和過渡法蘭(lan) ，其特點是散熱效率高。AC係列還在世界電渦流緩速器發展史上第一次采用了低風阻轉子的專(zhuan) 利設計。

   3. 第三代電渦流緩速器 （1965年）

第三代電渦流緩速器

   TELMA自1965年就推出了 F係列緩速器，采用中置定子，外置雙轉子，但省去了中心傳(chuan) 動軸，其功能由一過渡法蘭(lan) 取代。F係列推出後，由於(yu) 其結構簡單、配置方便和綜合成本低等特點成了其它緩速器廠家仿製和抄襲的對象。

   4. 第四代電渦流緩速器（2003年）

   TELMA近年推出的第四代電渦流緩速器是一概念全新的緩速器，它具有自發電功能，扭矩無級輸出，體(ti) 積小，重量輕。但這一產(chan) 品由於(yu) 各種原因，還沒有在國內(nei) 推出。

   三. 電渦流緩速器產(chan) 品的優(you) 越性

   1. 選用電渦流緩速器的理由

   交通安全一直是社會(hui) 各界最為(wei) 關(guan) 注的問題，據公安部對2005年全國道路交通安全情況的通報顯示。2005年，全國共發生道路交通事故450254起，造成98738人死亡，造成469911人受傷(shang) ，直接財產(chan) 損失18.8億(yi) 元，萬(wan) 車死亡率為(wei) 7.6。
如今，卡車、客車等大型汽車的排量、馬力日益增加，而麵對這些動力強勁的“猛獸(shou) ”，僅(jin) 以普通的形式進行製動，其巨大的製動負荷是製動片所不能承受的（見表1）。

   因此，選用以電渦流緩速器為(wei) 代表的輔助製動係統來緩解製動係統的壓力，已成為(wei) 汽車工業(ye) 發展的必然趨勢。
電渦流緩速器優(you) 點是顯而易見的。因而在國際一直得到著普遍的認可。電渦流緩速器雖然在我國應用較晚，但得到國家有關(guan) 部門的高度重視。交通部也以加強安全考慮製訂了相應的法規，規定所有在高速公路上行駛的大、中型車輛必須安裝製動輔助裝置。

   2、電渦流緩速器的優(you) 越性

   安全可靠

   1、當一輛普通的15噸重車輛，在長7公裏，坡度為(wei) 15%的路麵向下勻速行駛時，為(wei) 保持速度，製動係統將釋放出與(yu) 車輛自身動能和勢能相等的能量，根據能量守衡原理，這些能量也將通過轉化，以熱能的形式散發出去。據測算，這些散發出去的熱能足以熔化210KG的鑄鐵（鑄鐵的熔點為(wei) 1360ºC）。可想而知，通過熱傳(chuan) 遞，車輪製動器的溫度也將迅速升高，這必然將加大汽車製動時的負荷，為(wei) 車輛製動帶來巨大的安全隱患。而使用電渦流緩速器，能分擔車輛減速時所需的30%至80%的製動力矩，確保車輪製動器處於(yu) 良好的技術狀態，以使在緊急情況時，應對自如，杜絕了由於(yu) 製動頻繁引起的爆胎現象。

   2、由於(yu) 電渦流緩速器采用的是電磁感應原理，這一物理學優(you) 勢使其能夠在一個(ge) 相當寬的轉速範圍內(nei) 提供強勁的製動力矩，而且低速性能良好。車速在10公裏/小時的時候，緩速器就能提供緩速製動；車速達到30公裏/小時，緩速器就能達到最大的製動力矩。

   3、在緊急刹車時，使用電渦流緩速器的車輛能有效避免倉(cang) 促、搖擺、甩尾等現象的發生，使車輛能以平穩、漸進、直行的方式停穩，不但有效地縮短了刹車距離，提高行駛得安全性，更增加了輪胎的使用壽命。

   4、由於(yu) 電渦流緩速器采用電流直接驅動，沒有中間環節，其操縱響應時間非常短，反映靈敏。以TELMA緩速器為(wei) 例，其最短響應時間為(wei) 0.02秒，比液力緩速器和發動機緩速器的響應時間快50倍。

   5、控製靈活，手動控製和腳動控製均可，並且不用改變駕駛習(xi) 慣，使用舒適。

   相關(guan) 鏈接：汽車爆胎機理

   以一輛19噸卡車為(wei) 例，當它以65Km/h的速度6%的下坡行駛180秒，其閘轂間溫度可達580 ºC。而這些熱能的80%將以熱傳(chuan) 導的方式向輪轂傳(chuan) 遞，15%由熱對流擴散，5%由熱輻射散發。    由於(yu) 輪胎內(nei) 體(ti) 積基本不變，輪胎內(nei) 氣壓由3巴增加到6巴時，其溫度由100 ºC劇升到450 ºC，此時，汽車的爆胎率為(wei) 90%。同是這輛19噸卡車，在平路上以30Km/h的速度行駛20分鍾，其轂轂溫度才能回到200 ºC。

   使用經濟

   1、由於(yu) 電渦流緩速器的定子與(yu) 轉子之間不存在直接接觸，即不會(hui) 在使用中出現磨損，因而故障的發生率極低。平時除了做好例行檢查，保持清潔以外，其他保養(yang) 維護工作很少。 一旦電渦流緩速器發生故障，在維修配件不能及時供應的情況下，可以關(guan) 閉緩速器，車輛仍可以繼續運行，基本不影響車輛的正常使用。並且在維修成本上，相較於(yu) 液力緩速器和發動機緩速器更加低廉。

   2、電渦流緩速器能夠承擔車輛大部份製動力矩，因而能夠延長輪製動器的使用壽命，降低車輛運營成本，以及用於(yu) 車輛製動係統的維修費用，提高經濟效益。據統計，安裝了電渦流緩速器的車輛，其車輛的二保周期可延長2至8倍，車輪製動器使用壽命至少可以延長4至7倍，特別是車輛的製動轂、製動蹄片尤為(wei) 顯現，輪胎更換次數大大減少，從(cong) 而節省了維修材料和人工費用以及輪胎消耗。

   環保再生

   1、在汽車製動過程中，由於(yu) 製動片的劇烈摩擦會(hui) 產(chan) 生很多粉塵，其中不乏有因高溫作用而產(chan) 生的有害致癌物質，並且在緊急製動過程中所發出的噪音更讓人難以忍受，這些都對環境造成著汙染。而電渦流緩速器能夠承擔車輪製動器的材料，屬於(yu) 綠色產(chan) 品，無其它附屬產(chan) 物，無灰塵，無汙染因而也就能大大減少車輪製動器對環境帶來的影響。

   2、 由於(yu) 電渦流緩速器的製造采用金屬材料，99%可以回收利用，而大部分為(wei) 銅材，能馬上回收增值1500到2000元，故材料的回收再利用率回收增值率較液力緩速器和發動機緩速器高的多。

   四、電渦流緩速器的相關(guan) 政策法規

   1、國外緩速器法規及鼓勵措施

   1954年7月17日，法國公共工程部作出決(jue) 定，對於(yu) 行駛在山區和事故多發地區的載重超過8噸客車必須裝配緩速器裝置或經過認可的等同裝置。這是全世界在汽車緩速器應用的第一條政府法規。

   1954年10月，法國汽車保險公司對20座位以上（含20座）的客車和8噸以上（含8噸）的卡車，隻要裝備緩速器，就可以把保費降低5%。

   1956年6月23日，法國政府製訂了全世界迄今為(wei) 止最嚴(yan) 厲的政府法規。即車輛無論變速器處於(yu) 空檔或其他檔位，緩速器裝置能夠保證汽車在8%的下坡情況下以40公裏/小時的速度穩定行駛。

   1965年3月26日，法國又對裝備緩速器的汽車，允許其後軸加上不超過400Kg的額外載重量。

   1971年，歐洲共同體(ti) 正式使用具有刹車耐久概念的71/320/CEE法規。規定載重10噸以上的滿負荷貨車在6%的下坡道上，不得使用刹車裝置，貨車能以30公裏/小時的穩定速度下坡；8位乘客以上滿負荷的客車在7%的下坡道上，不得使用刹車裝置，客車能以30公裏/小時的穩定速度下坡。必須經過下坡耐久試驗。

   2、我國緩速器相關(guan) 法規

   2002年7月1日，交通部頒布實施了中華人民共和國交通行業(ye) 標準《營運客車類型劃分及等級評定》——JT/T325-2002，該標準中明確規定：中型客車中高二級，大型客車中高一級，高二級和高三級客車都必須裝置緩速器。電渦流緩速器在商用車上的應用越漸廣泛。

   五、我國電渦流緩速器市場的未來

   目前在中國市場上，電渦流緩速器主要應用於(yu) 長途旅遊客車、城市公交，特別對於(yu) 山區和長坡度道路的使用有特別的效果。而今後，我們(men) 將看到更多與(yu) 重中輕型貨車、尤其是危險品運輸車、環衛車及工程機械車輛等匹配的緩速器產(chan) 品。車輛行車的製動安全性將會(hui) 大大的提高。

   雖然目前國產(chan) 緩速器的發展比較完善，但是一些國產(chan) 緩速器還有許多不足，存在著諸如加工工藝粗糙，熱處理不到位導致的轉子嚴(yan) 重的熱變形，轉子動平衡控製不嚴(yan) ，緩速器壽命短等眾(zhong) 多問題，隨著國際銅價(jia) 的日趨攀升，緩速器行業(ye) 競爭(zheng) 的日益激烈，產(chan) 品的質量應該為(wei) 大家更為(wei) 重視。

   日前，全球電渦流緩速器的創始者TELMA，也在上海建立分廠，已經把法國總部的部分生產(chan) 線遷移到中國，同時在中國建立了技術中心。據悉，隨著TELMA中國公司的發展，法國總部將逐步把技術研發和生產(chan) 中心遷至中國。在國內(nei) ，TELMA也已經銷售緩速器近5萬(wan) 台，同宇通客車、廈門金龍、廈門金旅、蘇州金龍、金華尼奧普蘭(lan) 、安凱、沈飛、桂林大宇、中通、亞(ya) 星、中威等30多家專(zhuan) 業(ye) 客車生產(chan) 企業(ye) 進行著配套合作。 為(wei) 中國汽車工業(ye) 及工程機械提供具有國際尖端水平的緩速器係列產(chan) 品。

   隨著國內(nei) 電渦流緩速器市場的規範和健康發展、以及對知識產(chan) 權保護的重視，相信TELMA公司會(hui) 在不遠的將來，把其最新最先進的第四代電渦流緩速器推向中國市場。 促進中國汽車製造業(ye) 的技術發展及整車安全性能的提高。
