1 水暖係統簡介
　　1.1 水暖係統的主要構成要素 水暖係統一般由燃油液體(ti) 加熱器、散熱器（強製式或自然式）、除霜器以及水暖管路等組成，有時根據需要可取消燃油液體(ti) 加器，或增加司機取暖器、踏步除霜器等等。

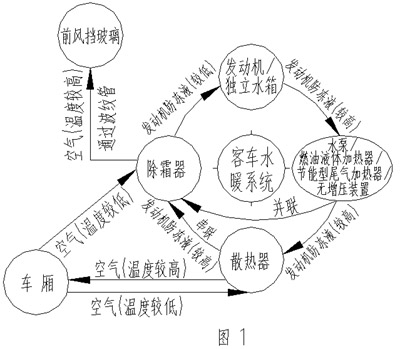

　　1.2 水暖係統的工作原理 發動機缸體(ti) 水套內(nei) 防凍液（或獨立水箱內(nei) 的防凍液）經過二次處理（燃油液體(ti) 加熱器增壓加熱或水泵增壓）或直接依靠發動機缸體(ti) 水套內(nei) 防凍液的自身壓力（無增壓裝置）在車廂內(nei) 采用並聯或串聯方式流過散熱器、除霜器，最後回到發動機缸體(ti) 水套內(nei) ，同時通過散熱器、除霜器向車廂內(nei) 放熱，其原理如圖1所示，圖中首先有一個(ge) 發動機缸體(ti) 水套內(nei) 防凍液在整車內(nei) 部的循環，其次還有一個(ge) 冷熱空氣在散熱器或除霜器周圍的熱交換循環。

　　1.3 水暖係統的特點。水暖係統製熱量大、放熱溫和，所以在寒冷、幹燥地區采用水暖係統采暖最合適不過，同時還兼有冬季預熱發動機的功能。

　　2 燃油液體(ti) 加熱器的選取

　　2.1 燃油液體(ti) 加熱器的功率選取 燃油液體(ti) 加熱器功率大小的選取在強調國家等級的情況下主要是根據國家客車等級評定人均取暖量來確定，這樣選擇的燃油液體(ti) 加熱器的功率往往是富餘(yu) 量很大；在不強調國家等級的情況下可以參照《客車燃油加熱器的匹配計算》[ 1 ]來選取適合的燃油液體(ti) 加熱器，通過這種方式選取的燃油液體(ti) 加熱器的功率是比較合理的。

　　2.2 燃油液體(ti) 加熱器的型式選取 燃油液體(ti) 加熱器可根據進風口的型式分為(wei) 傳(chuan) 統型和改進型，前者的進風位置在燃油液體(ti) 加熱器的底部，進風量的大小不可調節，後者的進風位置在燃油液體(ti) 加熱器的前部或下部，進風量的大小可調，適用於(yu) 全國各種地區使用，這裏需注意的是改進型的燃油液體(ti) 加熱器的進風量雖然可調，但是針對同一地區而言進風量的大小是一定，如果隨意調節反而會(hui) 影響燃油液體(ti) 加熱器的正常工作。燃油液體(ti) 加熱器可根據排氣管位置的不同分為(wei) 普通型和特改型，前者的排氣管在燃油液體(ti) 加熱器的下部，後者的位置常見是在燃油液體(ti) 加熱器的側(ce) 部。燃油液體(ti) 加熱器根據燃油參與(yu) 燃燒方式可分為(wei) 普通（甩油霧化式）燃油液體(ti) 加熱器和電動噴油式燃油液體(ti) 加熱器，後者比前者燃燒更充分、更環保。介紹完燃油液體(ti) 加熱器的各種型式，現在順便介紹一下近幾年才開始在公交車上小批量使用的節能型尾氣加熱器，這種加熱器特點是利用發動機排氣尾管中的餘(yu) 熱加熱發動機缸體(ti) 水套內(nei) 防凍液製熱取暖，因其不需燃燒燃油，故有著節能省錢的優(you) 點，同時它也存在不如燃油液體(ti) 加熱器製熱量大、不能預熱發動機等缺點。上麵簡單介紹了燃油液體(ti) 加熱器的各種型式以及節能型尾氣加熱器，可以根據各種場合的需要進行選擇，在南方地區甚至可以不加裝任何加熱設施也能滿足本地區的取暖要求。

　　3 燃油液體(ti) 加熱器的安裝布置

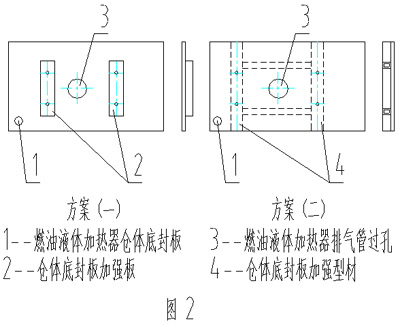

　　3.1 燃油液體(ti) 加熱器的安裝 燃油液體(ti) 加熱器通常是在車輛的倉(cang) 體(ti) 裏安裝，因而燃油液體(ti) 加熱器倉(cang) 體(ti) 底封板強度必須牢固可靠，通常采用在燃油液體(ti) 加熱器倉(cang) 體(ti) 底封板上加焊5.0mm厚的鋼板或采用加焊加強型材，結構如圖2所示。具體(ti) 采用哪種方案根據實際倉(cang) 體(ti) 布置的需要，方案（二）比方案（一）強度更好，但結構相對比較複雜。

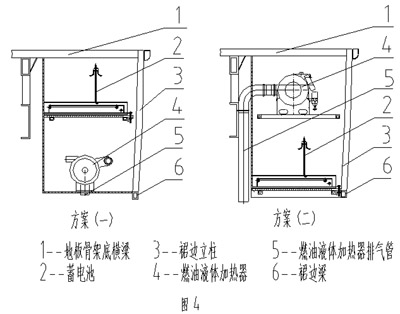

　　3.2 燃油液體(ti) 加熱器布置型式 燃油液體(ti) 加熱器布置型式很多，通常根據不同車型的總布置要求采用不同布置型式。一般情況下燃油液體(ti) 加熱器是布置在獨立的倉(cang) 體(ti) 內(nei) ，但有時也與(yu) 蓄電池布置在同一倉(cang) 體(ti) 內(nei) 。當燃油液體(ti) 加熱器與(yu) 蓄電池布置在同一倉(cang) 體(ti) 內(nei) 時通常有兩(liang) 種方案，第一種是燃油液體(ti) 加熱器與(yu) 蓄電池並排布置如圖3所示，這種布置方式適合於(yu) 燃油液體(ti) 加熱器倉(cang) 體(ti) 在高度方向尺寸較小，而在車身前後方向尺寸較大時，優(you) 點是燃油液體(ti) 加熱器、蓄電池布置的重心都很低，便於(yu) 安裝、維護、檢修等，相對的維護費用較低；第二種是燃油液體(ti) 加熱器、蓄電池重疊布置，如圖4所示，這裏又有兩(liang) 種方案，方案（一）是蓄電池上置燃油液體(ti) 加熱器下置式，方案（二）是燃油液體(ti) 加熱器上置蓄電池下置式，由於(yu) 方案（二）相對方案（一）來說燃油液體(ti) 加熱器的排氣管、滴油管處理難度大，所以方案（二）並不多見，但方案（二）中蓄電池重心低安全可靠，省去了方案（一）中蓄電池防護措施等，同時蓄電池便於(yu) 安裝、維護、檢修等，相對的維護費用也較方案（一）低很多。

　　4 散熱器、除霜器型式選取

　　4.1 散熱器型式選取 散熱器是保證車廂內(nei) 取暖效果的關(guan) 鍵，所以選擇好散熱器至關(guan) 重要。

　　4.1.1 常見散熱器介紹 常見散熱器有自然散熱片、強製散熱器（盒式或壁掛式）、自然散熱片與(yu) 強製散熱器混合散熱器等。自然散熱片外觀豪華、美觀，長度可以訂做，但存在不易運輸、製熱慢、過熱無法自動停止工作的缺點；相比而言強製散熱器的外形短小，但製熱快、過熱能自動停機、工作與(yu) 停機按鈕操作方便等優(you) 點；自然散熱片與(yu) 強製散熱器混合散熱器綜合了自然散熱片與(yu) 強製散熱器的優(you) 點。

　　4.1.2 散熱器型式的選取 自然散熱片的放熱量設為(wei) P1＝1.1Kw/m（經驗值），根據前麵燃油液體(ti) 加熱器選取原則假如選定燃油液體(ti) 加熱器功率為(wei) P0＝28Kw，除霜器的放熱量為(wei) P2＝5Kw，則自然散熱片的長度L＝（P0-P2）/P1＝20.91m，顯然自然散熱片的長度比較長，在車身長度較短的車型上使用不合適。強製散熱器根據放熱量的不同有許多不同規格，假如選定燃油液體(ti) 加熱器功率為(wei) P0＝28Kw，除霜器的放熱量為(wei) P2＝5Kw，強製散熱器的放熱量為(wei) P3＝4.5Kw，則強製散熱器的數量N＝（P0- P2）/ P3＝5.1，圓整後N＝5個(ge) 。當然上麵的計算都突略了發動機防凍液餘(yu) 熱部分的熱量，實際上這部分熱量還是相當可觀的[ 2]，所以選擇散熱器數量可以比理論上增加1∽2個(ge) 更能發揮整個(ge) 水暖係統的散熱效果。

　　4.2 除霜型式選取 合理選擇除霜器是保證車身前風擋玻璃除霜效果的關(guan) 鍵。

　　4.2.1除霜器型式介紹 常見除霜器型式有電加熱除霜器、風暖除霜器、水暖除霜器、自然風除霜器等。電加熱除霜器主要是根據電阻絲(si) 通電放熱的原理來達到除霜目的，其特點是放熱量不大，吹出的風幹燥，需要消耗電能。風暖除霜器通常是與(yu) 風暖係統配套使用，其特點是體(ti) 積大，放熱量一般，吹出的風幹燥。水暖除霜器是利用發動機缸體(ti) 水套內(nei) 防凍液的熱量在除霜器內(nei) 部進行熱交換，再通過除霜器出風口將熱量吹到前風擋玻璃上實現除霜目的，其特點是散熱量大，出風量大，如果采用混合進風（即引進適量車廂外幹冷空氣與(yu) 車廂內(nei) 空氣混合進入除霜器內(nei) ）等會(hui) 使除霜效果更佳。自然風除霜器原理很簡單隻需將車廂內(nei) 的空氣通過除霜器內(nei) 部的風機加速後吹到前風擋玻璃上實現除霜。

　　4.2.2 除霜器型式的選取 上麵簡單介紹了除霜器的各種型式，可以根據地區以及特殊要求的需要進行選擇。電加熱除霜器在整車電能充裕的情況下使用；風暖除霜器因為(wei) 其除霜效果一般所以一般很少采用；水暖除霜器適合東(dong) 北、西北高寒地區；自然風除霜器適合於(yu) 南方地區使用。

　　5 水暖係統的管路布置與(yu) 控製

　　5.1 水暖係統的管路布置 水暖係統一般采用串聯、並聯兩(liang) 種布置方式，可以根據需要進行選擇。在東(dong) 北、西北等高寒地區除霜要求很高，管路采用將除霜器與(yu) 其他散熱器並聯的方式進行布置；在除霜要求一般的地區一般采用將除霜器與(yu) 其他散熱器串聯的方式進行布置，因為(wei) 串聯管路布置更簡單、係統更可靠。

　　5.2 水暖係統的管路控製 水暖係統的管路控製是通過水暖閥門來實現的，通常情況下，發動機出、回水口各需一個(ge) 閥門，設為(wei) 閥門1、閥門2，閥門1、閥門2可以實現控製幹路水路的流通與(yu) 關(guan) 閉，在燃油液體(ti) 加熱器的進水端有一個(ge) 閥門，設為(wei) 閥門3，閥門3也可實現控製幹路水路的流通與(yu) 關(guan) 閉，在並聯管路的一個(ge) 支路上一般還需增加一個(ge) 閥門，設為(wei) 閥門4，閥門4通常是用來控製自然散熱片、強製散熱器。通過水暖管路上各閥門的開啟或關(guan) 閉組合可以實現車廂供熱情況選擇，另外還可方便水暖管路檢修。前麵提到的閥門4一般為(wei) 手動式，也可以做成電磁式，電磁閥門與(yu) 自動恒溫控製器配合使用可實現車廂內(nei) 恒溫控製，電磁閥門與(yu) 普通按鈕開關(guan) 配合使用可以直接在車廂內(nei) 電動控製閥門的開啟或關(guan) 閉，當然閥門4采用型式的不同，整車的成本也是不同，可以根據實際需要選取，建議裝自然散熱片時閥門4必須為(wei) 電磁式閥門，這樣行車時可以實現在車廂內(nei) 控製水暖的工作與(yu) 否，有利於(yu) 行車安全（省去司機頻繁上下車去開啟或關(guan) 閉閥門）。水暖係統中因閥門比較多，客戶買(mai) 車後通常不知如何操作，我們(men) 就將各閥門手柄標簽做成不同色，再在燃油液體(ti) 加熱器倉(cang) 體(ti) 內(nei) 粘貼閥門功能標簽，方麵客戶了解各閥門的功能，從(cong) 而減少誤操作的可能。

　　6 結束語

　　以上簡單介紹了客車水暖係統的優(you) 化設計過程，隻有通過整個(ge) 設計過程各環節的優(you) 化設計才能實現水暖係統的係統優(you) 化。

　　參考文獻：
　　〔1〕.周求剛等.客車技術與(yu) 研究.客車燃油加熱器的匹配計算，2003，6：16.
　　〔2〕.淩育仁.客車技術與(yu) 研究.燃油式和尾氣式加熱器混合裝車的可能性，2003，3：35.
　　彭慶華 （鄭州宇通客車股份有限公司，河南 鄭州 450061）
　　tel：13838276970
